애플 아이팟 이어폰 내부: 해부 사진

아이팟 이어폰의 내부가 궁금했던 적이 있다면, 이번 기회에 살펴볼 수 있습니다. 애플은 현재 유명한 패키지의 여러 가지 변형을 거쳤지만, 이 특정 쌍은 최신 아이팟인 나노와 5G와 함께 배송된 배치에서 온 것입니다.

각 이어폰은 플라스틱 외부 쉘, 회색 케이블, 내부의 미니어처 스피커 드라이버를 덮고 있는 얇은 금속 메쉬 쉴드로 구성되어 있습니다. 이어폰은 흰색과 회색 플라스틱의 교차점에서 세 조각으로 분리될 수 있습니다. 메쉬 쉴드의 측면에는 회색 플라스틱이 있으며, 쉴드 내부에는 연기색 플라스틱의 얇은 층과 중앙에 구리 링이 있습니다.

이 전체 조각은 드라이버를 드러내기 위해 주요 흰색 플라스틱 하우징에서 분리됩니다.

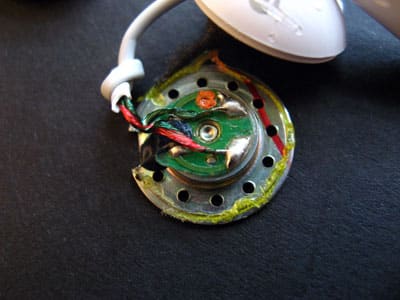

드라이버는 빛에 따라 녹색, 금색 또는 은색으로 보이는 무지갯빛 금속을 사용합니다. 또한 눈에 띄게 자석성이 있어 기회가 주어지면 메쉬 쉴드에 붙습니다. 앞면에는 숫자가 찍혀 있습니다 - 여기서는 5H8 - 그리고 스폰지와 접착제를 조합하여 플라스틱 하우징에 부착됩니다. 스폰지와 접착제가 느슨해지면, 스피커 드라이버의 뒷면에 두 개의 납땜된 접점이 있는 매듭이 있는 와이어가 내부에 나타납니다. 하나는 녹색, 하나는 빨간색입니다. 매듭은 접점이 드라이버에서 떨어져 하우징 밖으로 빠져나가는 것을 방지합니다.

아이팟 이어폰의 뒷면에는 여섯 개의 통풍 구멍처럼 보이는 것이 포함되어 있습니다. 실제로는 내부에 스폰지로 덮여 있습니다. 이 구멍은 내부의 금속 스피커 드라이버 판에서 총 11개로 증가합니다. 많은 이어폰 제조업체들이 애플의 이어폰의 음질을 저렴하게 복제하려고 시도하면서 큰 문제를 경험했다고 말했습니다. 하우징 내부의 간격, 하우징 재료, 구멍의 수, 패딩 및 전면 그릴과 같은 많은 요소들이 긍정적인 방식으로 소리에 영향을 미칩니다.

애플의 헤드폰 포트 플러그는 단단한 플라스틱과 금속 베이스 위에 작은 고무 캡을 사용합니다. 금속의 흰색 줄무늬는 헤드폰 플러그를 좌우 채널 오디오 신호로 분리합니다; 아이팟의 AV 케이블에는 비디오 신호를 전달하는 금속의 일부를 지정하는 세 번째 줄무늬가 있습니다.
