Placa base: Función, Componentes y Tipos

La placa base es uno de los componentes más importantes de una computadora. Todas las PC, laptops, tabletas o teléfonos móviles de marca o ensamblados tienen una placa base como su componente central.

Después de todo, este es el lugar donde se instalarán todas las demás partes. Las placas base incluso pueden limitar qué tipos de procesadores, RAM, HDD y SSD puedes comprar. Por lo tanto, elegir una buena placa base al construir una computadora es esencial. Sin embargo, hay diferentes modelos disponibles en el mercado.

Y para empeorar las cosas, hay varios formatos para placas base. Probablemente ya conozcas los acrónimos ATX, Micro ATX, Mini ITX, etc. En este artículo, aprenderás sobre los diferentes tipos de placas base.

¡Así que sin más preámbulos, comencemos!

¿Qué es una Placa Base?

Lo primero que necesitamos aclarar es qué es una placa base. Esta es la pieza que interconecta todos los demás componentes de la computadora.

La placa base está conectada a partes específicas a través de ranuras y conectores. Por ejemplo, el zócalo es donde instalamos el procesador. Se proporciona una ranura para colocar módulos de RAM.

Las ranuras PCIe se utilizan para conectar tarjetas de video. Los puertos SATA y NVMe se utilizan para instalar HDD y SSD. La placa base también tiene conectores de alimentación, que es donde se conecta la fuente de alimentación. Estos son solo algunos de los conectores y ranuras en una placa base tradicional.

Toda la tecnología está estandarizada en el mercado. Los componentes deben cumplir con estándares específicos desarrollados y aprobados por la industria. Para las placas base, se llama factor de forma. Específicamente, se refiere a las dimensiones de la placa base.

ATX y Micro ATX son los estándares más comúnmente utilizados para computadoras de escritorio. También están disponibles PC con factores de forma más pequeños, como Mini ITX, Nano ITX y otros.

¿Cuáles son los Componentes de una Placa Base?

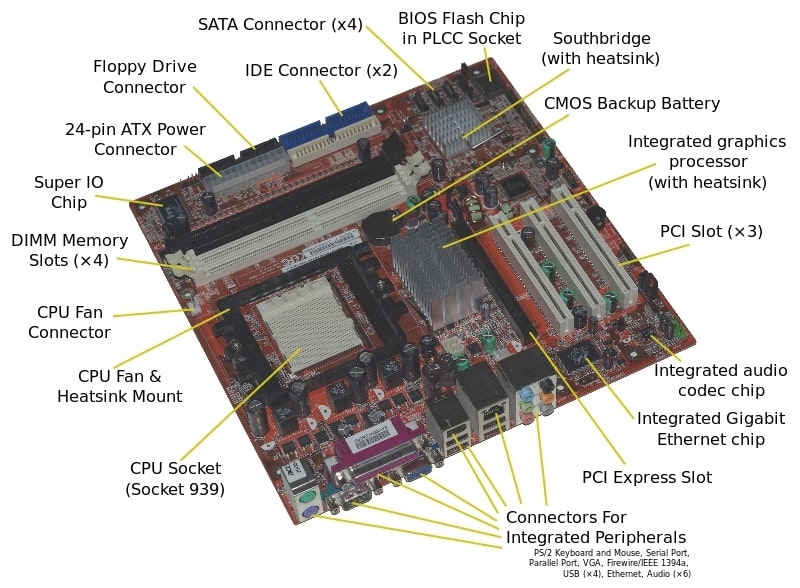

Hay muchos componentes en la placa base de una computadora, cada uno de los cuales desempeña un papel específico. Aquí hay una descripción de varios componentes de la placa base y sus definiciones y funciones.

Ranuras de Expansión

Ranuras ISA: Las placas base con estas ranuras de expansión fueron las más antiguas de la historia. Identificadas por su color negro, se encuentran en las placas AT.

Por lo general, estas ranuras se utilizaban para instalar una tarjeta de video o de sonido. Este bus de 16 bits se conoce como Arquitectura Estándar de la Industria (ISA). Ranuras PCI. Interconexión de Componentes Periféricos es el nombre completo de PCI.

Es uno de los componentes más importantes de una placa base hoy en día y se utiliza ampliamente para instalar tarjetas de expansión. PCI admite un bus de alta velocidad de 64 bits.

PCI Express: También se conoce como PCIe, un componente rápido y reciente utilizado para proporcionar soporte para tarjetas adicionales en las placas base. Hay un bus serial de dúplex completo que lo soporta.

Ranura AGP: Está diseñada específicamente para instalar las últimas tarjetas gráficas con un puerto gráfico acelerado (AGP). La interfaz AGP funciona en un bus de 32 bits, y las tarjetas de video de alto rendimiento se pueden instalar a través de PCIe y AGP.

Ranuras de RAM

Ranuras SIMM: En su forma completa, el módulo se conoce como módulo de memoria en línea simple. Hasta las placas base basadas en 486, estas ranuras se encontraban en placas base más antiguas. El SIMM admite un bus de 32 bits.

Ranuras DIMM: Módulos de memoria en línea doble es la forma completa de DIMM. Esta ranura de RAM funciona en un bus más rápido de 64 bits, la versión más reciente. Los DIMMs utilizados en placas de laptop se llaman SO-DIMMs.

Zócalo de CPU

Los zócalos de CPU se utilizan para instalar el procesador en las placas base. Los siguientes son algunos de los zócalos más importantes.

Socket7: Es un zócalo de 321 pines soportado por una generación anterior de procesadores como Intel Pentium 1/2/MMX, AMD K5/K6 y Cyrix M2.

Socket370: Los procesadores Celeron y los procesadores Pentium-3 son soportados por el zócalo de 370 pines.

Socket 775: Soporta procesadores Intel de doble núcleo, C2D, P-4 y Xeon con un conector de 775 pines.

Socket 1156: Es un zócalo de 1156 pines que se encuentra en las placas base más recientes que soportan procesadores Intel i3, i5 e i7.

Socket 1366: Este zócalo soporta el último procesador Intel i-7 900 con 1366 pines.

Conector de Alimentación

Hay conectores montados en la placa base donde se recibe la energía de SMPS.

Conector AT: Hay dos conectores macho de 6 pines en placas base antiguas.

Conector ATX: Los conectores hembra con 20 o 24 pines son los más recientes en la serie de conectores de alimentación. Se encuentra en todos los tipos más recientes de placas base.

Conector IDE

Las unidades de disco se interfazan a través de los conectores de Electrónica de Unidad Integrada (IDE). Un disco duro IDE se conecta con un conector macho de 40 pines, y una unidad de disquete se conecta con un conector macho de 34 pines.

Conector SATA

Los conectores de Tecnología de Adjuntos Avanzados en Serie (SATA) son conectores de 7 pines que interfazan con los últimos discos duros SATA y unidades ópticas. En comparación con las interfaces IDE, son mucho más rápidos.

BIOS

Este sistema se conoce como el Sistema Básico de Entrada y Salida o BIOS. Un chip integrado en una placa base es parte de la placa base. La configuración del BIOS de tu computadora se puede modificar ingresando a este chip, que contiene toda la información y ubicaciones de la placa base.

Encabezado de Batería CMOS

La batería o celda es una batería de tipo litio con un voltaje de 3.0 voltios. Esta celda almacena la información del BIOS, y su nombre completo es Semiconductor Complementario de Óxido Metálico.

Coprocesador

El coprocesador es un componente importante de la placa base que asiste al procesador central con cálculos matemáticos y gráficos por computadora.

Conexiones del Gabinete

Tiene muchos botones conectados a la placa base desde el gabinete donde está instalado. Los conectores más comunes son el Interruptor de Alimentación, Interruptor de Reinicio, USB Frontal, Audio Frontal e Indicador de Alimentación (LED).

Conectores de interfaz I/O: Cuando se trata de determinar la velocidad general de tu computadora, seleccionar la placa base correcta es crucial.

Entender los diversos componentes en una placa base facilitará el ensamblaje de tu PC o la resolución de problemas básicos de hardware.

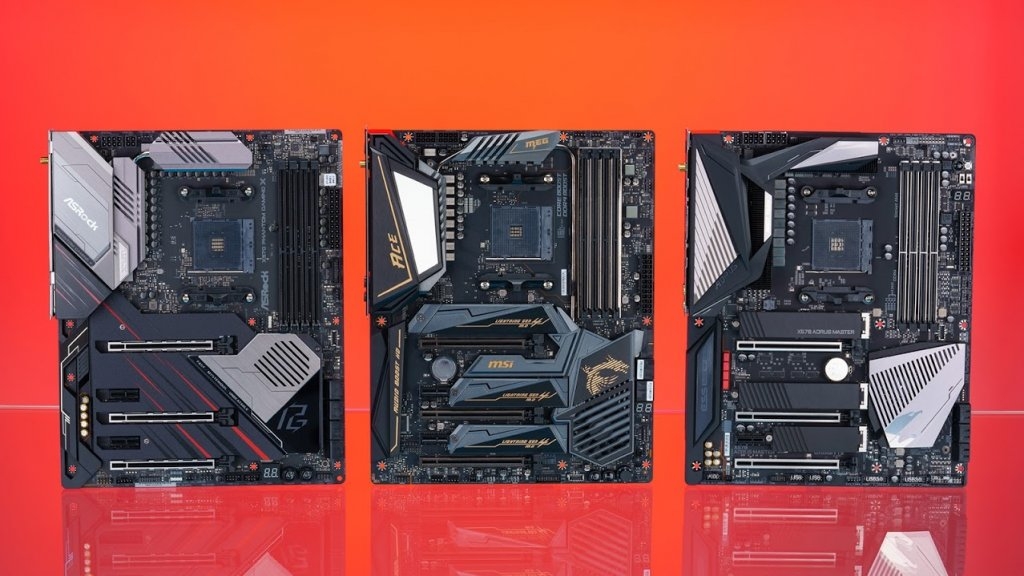

Diferentes Tipos de Placas Base

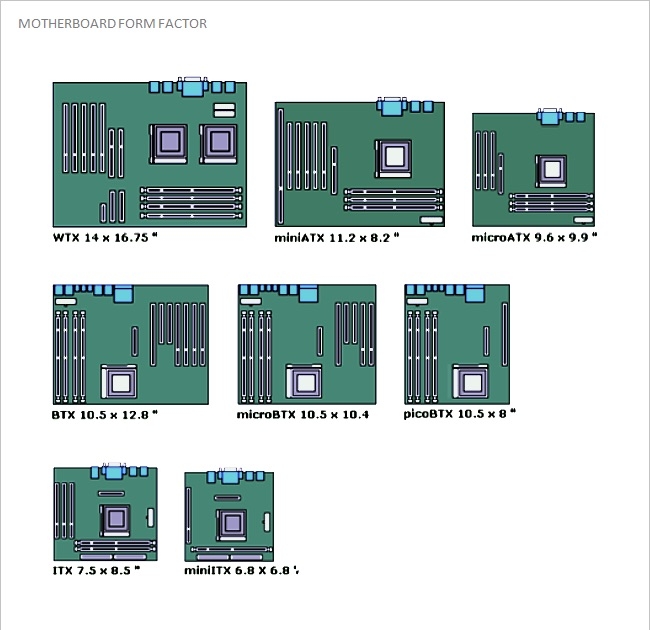

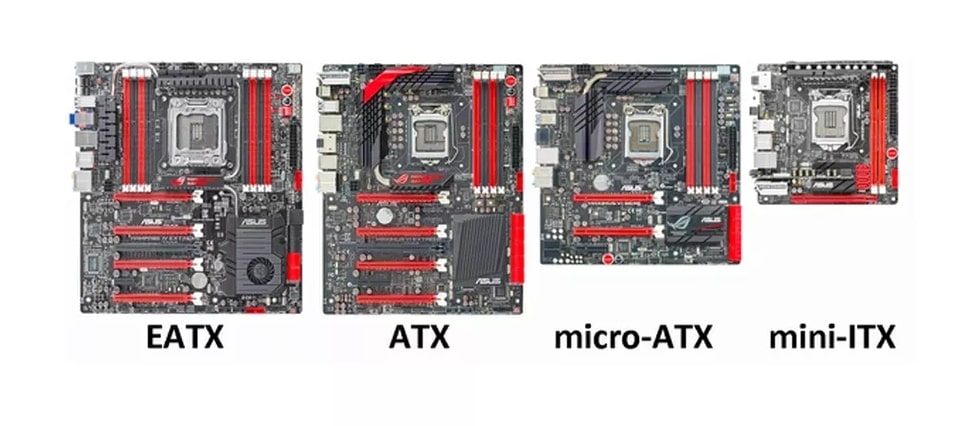

Puedes encontrar varios tipos de placas base en el mercado, y cada una está diseñada para satisfacer una necesidad específica. Aquí hay algunos tipos comunes de placas base.

Placa Base AT

Las placas base de estas computadoras son más grandes por cientos de milímetros, por lo que no son adecuadas para computadoras de escritorio mini. También es difícil instalar nuevos controladores debido al mayor tamaño físico. Estas placas base utilizan zócalos y enchufes de seis pines para conexiones de alimentación.

Los conectores de alimentación no son fácilmente identificables, por lo que los usuarios tienen dificultades para conectarlos y utilizarlos. Las placas base de este tipo fueron populares en la década de 1980 y duraron mucho tiempo.

Placa Base ATX

La forma completa de ATX es Tecnología Avanzada Extendida, el tipo de placa base más popular.

Como una mejora sobre las placas base AT utilizadas anteriormente, Intel lanzó las placas base ATX a mediados de la década de 1990. Una diferencia significativa entre estas placas y sus contrapartes AT es que permiten que los componentes sean intercambiables.

Además, debido a que las dimensiones de esta placa base son más pequeñas que las de una placa base AT, hay suficiente espacio para los compartimentos de las unidades. También se había mejorado el sistema de conectores de la placa.

En las placas AT, varios complementos podían instalarse en ranuras adicionales en la placa trasera. Esta placa base todavía existe hoy, es una de las placas base más populares de todos los tiempos y ha sido la base para muchos otros factores.

Placa Base Micro ATX

Una placa Micro ATX es una versión reducida de una placa ATX. Solo hay una diferencia entre ATX y Micro ATX: sus tamaños. Todas las demás especificaciones, como las posiciones de los agujeros y componentes, permanecen iguales.

En lugar de 12 por 9.6 pulgadas, mide 9.6 por 9.6 pulgadas. Esta placa fue diseñada para encajar en gabinetes de computadora pequeños. Dado que es más pequeña que una placa ATX, tiene menos ranuras de expansión y de memoria.

Aunque son más pequeñas, no proporcionan menos potencia de cálculo como resultado. Incluso hay algunas computadoras de juegos que utilizan estas placas.

Placa Base LPX

Hubo dos mejoras en esta placa sobre versiones anteriores. Primero, los puertos de Entrada y Salida se reubicaron en la parte trasera, y segundo, se introdujo una tarjeta Riser para facilitar más ranuras y una mejor conexión.

Varias de estas características se incluyeron en la placa base AT. Su principal desventaja es la falta de ranuras de Puerto Gráfico Acelerado (AGP), lo que significa que se conecta directamente a PCI. Estas placas base tuvieron problemas que se abordaron en las placas NLX.

Placa Base BTX

Como su nombre indica, BTX significa Tecnología Equilibrada Extendida. Está diseñada para manejar los requisitos de energía de la nueva tecnología, lo que resulta en un aumento de la generación de calor.

Como resultado de concentrarse en CPUs de bajo consumo, Intel detuvo el desarrollo de placas BTX a mediados de la década de 2000.

Placa Base Pico BTX

Las placas base Pico BTX permiten la fabricación de tarjetas estándar BTX aún más pequeñas. Dado que esta placa base es más pequeña que muchas placas “micro” actuales, se le ha llamado “Pico”.

Hay dos tamaños de placas base BTX, pero comparten una mitad superior común. Solo hay soporte para una o dos ranuras de expansión. A pesar de sus características únicas, satisface las demandas de aplicaciones digitales con sus tarjetas de media altura o tarjetas Riser.

Placa Base Mini ITX

El factor de forma Mini-ITX es de 6.7 por 6.7 pulgadas y es adecuado para placas base de bajo consumo. En 2001, VIA Technologies lo diseñó. La mayoría de estas se utilizan en computadoras de factor de forma pequeño (SFF). El bajo consumo de energía de las placas Mini-ITX también facilita su refrigeración.

Su arquitectura las hace adecuadas para PCs de cine en casa y sistemas donde el ruido excesivo del ventilador puede comprometer la experiencia cinematográfica. Una placa Mini-ITX tiene los mismos cuatro agujeros de montaje que una placa base ATX, y su placa trasera y ranuras de expansión están ubicadas en los mismos lugares.

Sin embargo, las versiones anteriores del ATX tenían uno de los agujeros opcional. Como resultado, las placas Mini-ITX se pueden usar en lugares diseñados para ATX, micro-ATX y placas similares de ATX.

Ocasionalmente, se utilizan tarjetas Riser y pueden incluso usarse con tarjetas Riser de dos ranuras, incluso cuando no se pueden usar con todas las placas. Estas placas no se pueden usar con tarjetas Riser PCI suministradas con gabinetes.

Placa Base Nano ITX

La placa base Nano ITX es aún más pequeña que la placa base Mini ITX. Tiene una dimensión de 4.7 por 4.7 pulgadas. El consumo de energía es muy bajo debido al diseño totalmente integrado de estas placas. Se utiliza más comúnmente en dispositivos de entretenimiento inteligentes como televisores inteligentes, dispositivos en vehículos, centros de medios y grabadoras de video personales.

Placa Base Pico ITX

Finalmente, tenemos la Pico ITX, la placa base más pequeña. Las dimensiones de una placa base Pico ITX son solo 3.9 por 2.8 pulgadas. Es aproximadamente un 75% más pequeña que la Mini ITX.

Esta placa fue diseñada para el mercado de IoT, donde los dispositivos se vuelven más pequeños con el tiempo. Tiene un bajo consumo de energía y se basa en la arquitectura x86. Esta es una excelente opción para sistemas embebidos como computadoras en vehículos, automatización industrial y firmas digitales.

Conclusión

Espero que hayas disfrutado de este artículo sobre los tipos de placas base. Como puedes ver, hay un tipo de placa base para cada necesidad.

Si tienes alguna consulta o comentario adicional sobre este artículo, no dudes en hacérnoslo saber en la sección de comentarios a continuación.

¡Gracias por leer!
